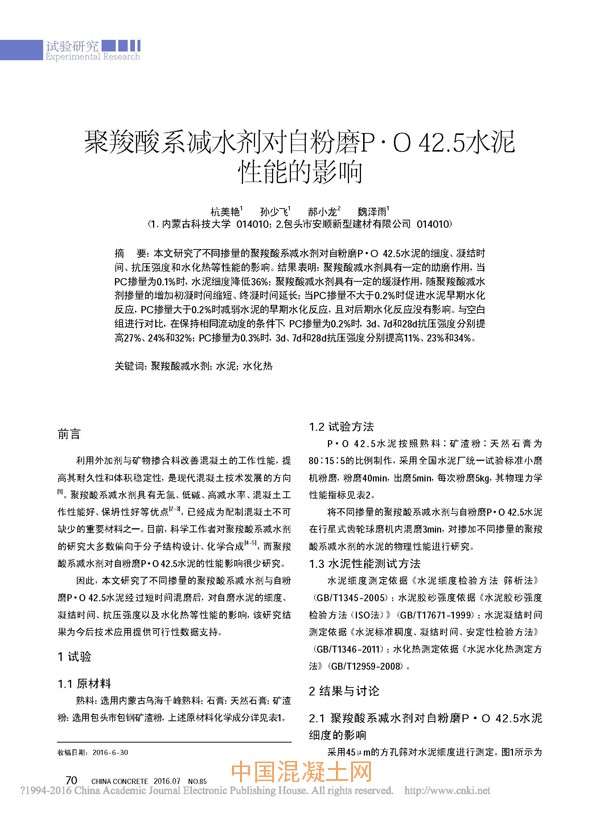

聚羧酸系減水劑對自粉磨P·O42.5水泥性能的影響

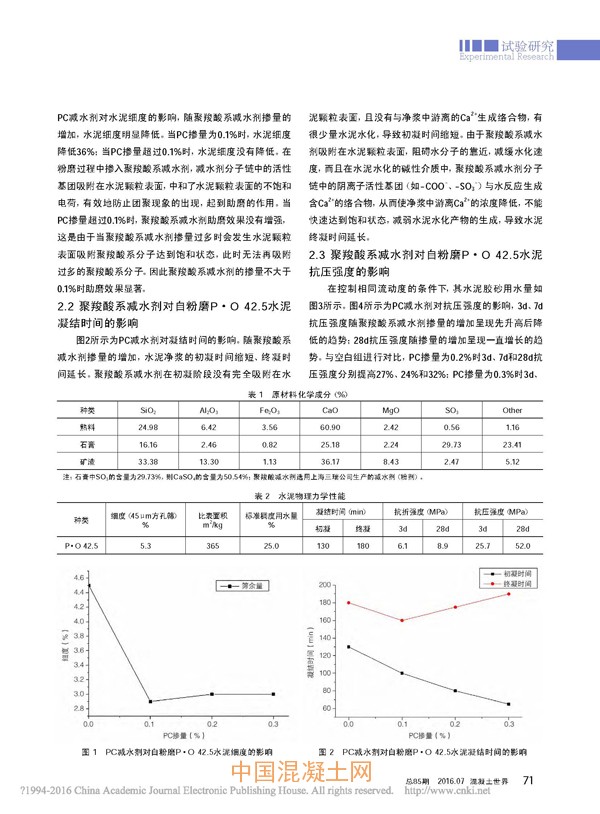

核心提示：本文研究了不同摻量的聚羧酸系減水劑對自粉磨P·O42.5水泥的細度、凝結(jié)時間、抗壓強度和水化熱等性能的影響。結(jié)果表明：聚羧酸減水劑具有一定的助磨作用，當PC摻量為0.1%時，水泥細度降低36%；聚羧酸減水劑具有一定的緩凝作用，隨聚羧酸減水劑摻量的增加初凝時間縮短、終凝時間延長；當PC摻量不大于0.2%時促進水泥早期水化反應(yīng)，PC摻量大于0.2%時減弱水泥的早期水化反應(yīng)，且對后期水化反應(yīng)沒有影響。
