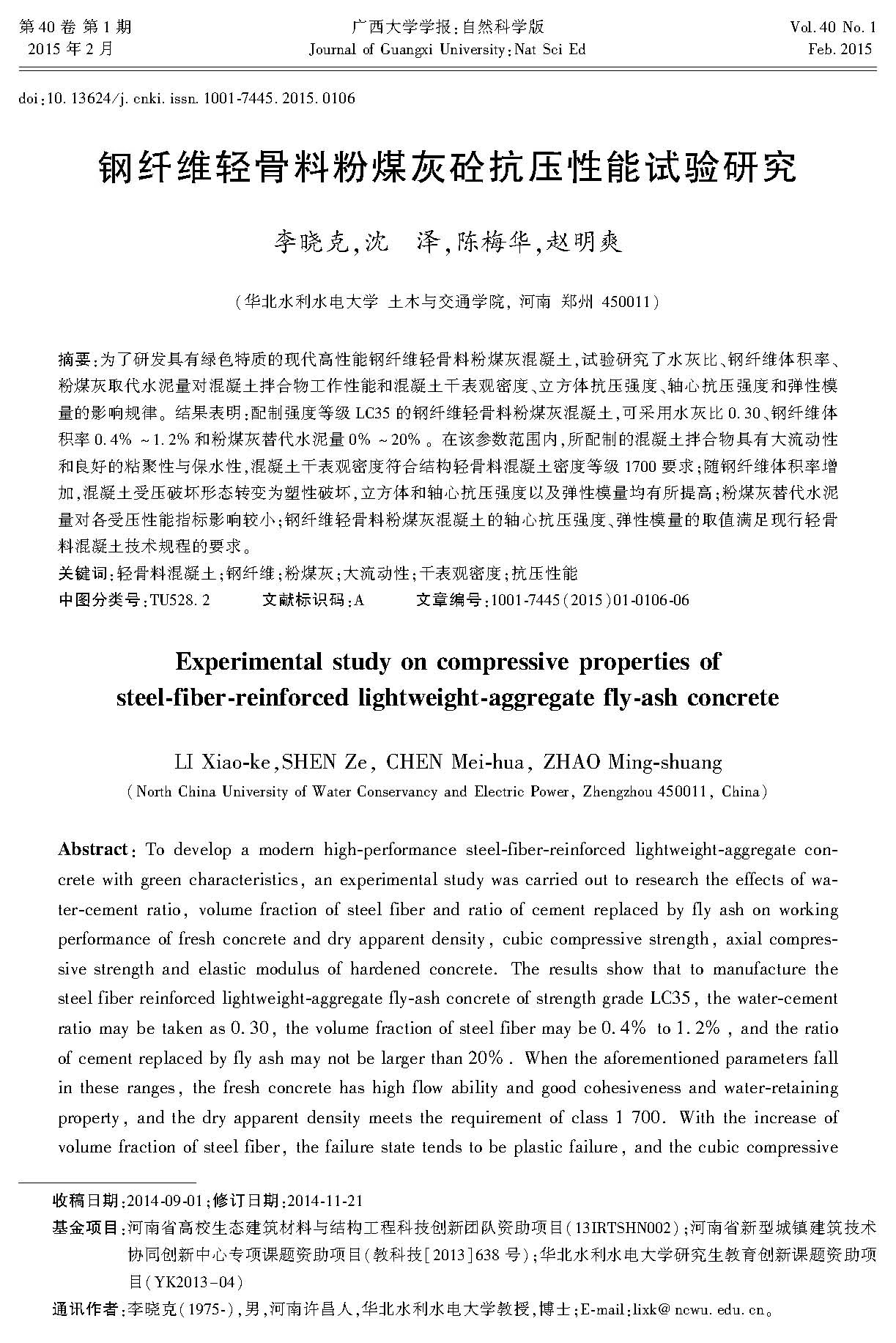

鋼纖維輕骨料粉煤灰砼抗壓性能試驗研究

核心提示：為了研發具有綠色特質的現代高性能鋼纖維輕骨料粉煤灰混凝土，試驗研究了水灰比、鋼纖維體積率、粉煤灰取代水泥量對混凝土拌合物工作性能和混凝土干表觀密度、立方體抗壓強度、軸心抗壓強度和彈性模量的影響規律。結果表明：配制強度等級LC35的鋼纖維輕骨料粉煤灰混凝土，可采用水灰比0.30、鋼纖維體積率0.4%~1.2%和粉煤灰替代水泥量0%~20%。在該參數范圍內，所配制的混凝土拌合物具有大流動性和良好的粘聚性與保水性，混凝土干表觀密度符合結構輕骨料混凝土密度等級1700要求；隨鋼纖維體積率增加，混凝土受壓破壞形態轉
